フォトメーターの操作例

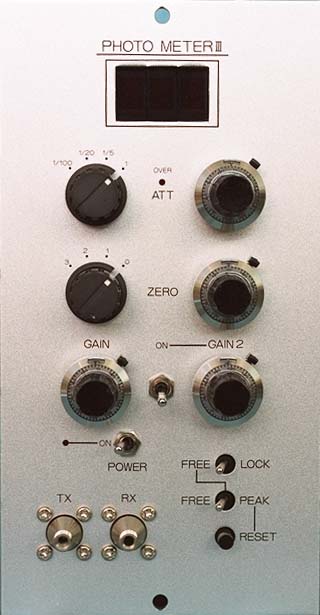

フォトメーターツマミ初期位置

アッテネーター(ATT)ツマミ  :1 (右へ一杯廻す)
アッテネーター(ATT)微調ツマミ:10.0 (右へ一杯廻す)

ゼロ(ZERO)調整ツマミ     :0 (右へ一杯廻す)
ゼロ(ZERO)微調ツマミ     :0.0 (左へ一杯廻す)

ゲイン(GAIN)調整ツマミ    :10.0 (右へ一杯廻す)

ゲイン2(GAIN2)スイッチ    :OFF (下へ倒す)
ゲイン2(GAIN2)調整ツマミ   :0.0 (左へ一杯廻す)

表示ロック(LOCK)スイッチ   :FREE(左へ倒す)
ピークホールド(PEAK)スイッチ :FREE(左へ倒す)

フォトメーター用テストシート
フォトメーターの基本操作を説明する為のテストシートです。
