| フォトメーターの操作例 |
| テストシートを使った フォトメーターの フルスケール設定(基本編) (濃灰と淡灰) |
|
下記操作の動画説明(約45秒)はこちら(
高速用
中速用
低速用
)です。
(画像をクリックすると大きくなります) | |
| ゼロ調整 | |
|
|
（フォトメーターのツマミを初期位置に設定しておきます。）

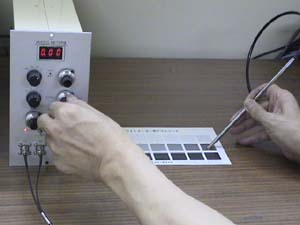

テストシートの濃灰でゼロ調整をします。
フォトメーターのプローブ先端をテストシートの濃灰に当てます。
ゼロ微調ツマミを右に廻して、LED表示器の値が0.00になるように調整します。 |
| ゲイン調整 | |
|
|

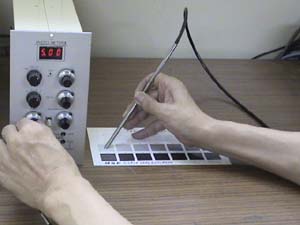

テストシートの淡灰でゲイン調整をします。
フォトメーターのプローブ先端をテストシートの淡灰に当てます。 (ツマミ初期位置のままではゲイン(増幅度)が大きすぎLED表示器の値が5以上になっていますのでゲインを落とします。) ゲイン調整ツマミを左に廻して、LED表示器の値が5.00になるように調整します。 |
| フルスケール設定完了の確認 | |
|
フォトメーターを淡灰と濃灰で5〜0にフルスケール設定した場合は
淡灰と濃灰の間の色は以下の様に5〜0の間の値になりました | |||
| 3.70 | 2.85 | 1.93 | |
|
|
|
| |
| 1.29 | 0.73 | ||
|
|
|
| |
| これらの２つの原料を混合すると | |
反射光量が0.00から5.00の範囲内で変動し、混合時間と共にある値に収束していきます (収束値は混合比率により異なります。) |
